GSS6300
GNSS信号发生器
Datasheet(PDF)
思博伦通信提供的GSS6300 GNSS信号发生器专门用于商用GPS/SBAS、GLONASS、BeiDou和/或Galileo接收机的生产线量产测试应用。

GSS6300 GNSS信号发生器可以仅配置GPS信号，也可配置多个 星群。该解决方案可在现场轻松升级并在现有GSS6300的基础 上添加GLONASS 和/或 Galileo测试能力。典型的配置包括：
• 仅GPS，仅GLONASS，仅Galileo，仅BeiDou
• GPS/SBA+GLONASS+Galileo+BeiDou
• 其他可选配置

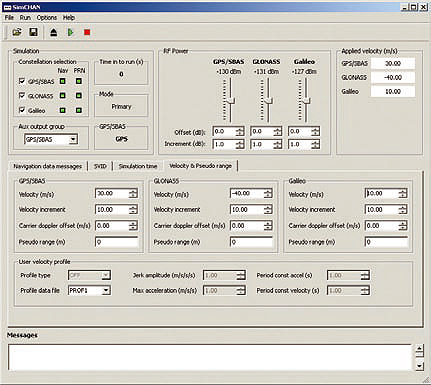

为支持各式各样的测试要求，可通过IEEE-488、USB或RS-232等标准接口对GSS6300实施远程控制。另外，也可使用Spirent SimCHAN™ 软件来实现对GSS6300的实时用户控制，使之成为精确的实验室GPS/SBAS、GLONASS和/或Galileo测试设备。
GSS6300的GPS/SBAS性能与思博伦通信久经考验的GSS6100单信道生产测试系统的性能相当。此外，GSS6300还可提供GLONASS和Galileo测试能力，为您不断演进的GNSS测试需求提供有力的支持。

主要特性
● 单信道GPS L1 C/A 和 /或SBAS L1 C/A和/或GLONASS L1 C/A 和/或 BeiDou-2 B1和/或Galileo E1信号
● 可方便现场升级，在已有的GSS6300的基础上添加GLONASS和/或Galileo
● GPIB(IEEE-488)、USB或RS-232控制接口
● 拥有与经过考验的思博伦GSS6100一致的性能表现
● 备用的"即时启动"连续运行模式
● 随机提供Spirent SimCHAN™软件
● 业界领先的精度、保真度和可靠性
● 配置GPS的GSS6300可支持L1 SBAS消息
● 全面的远程命令集可实现轻松的ATE集成
● 机架式2U机箱
● 在机架上执行每年一度的校准
● 在运行过程中， 可对每个GNSS信号的功率电平、多普勒、PRN、GPS时间和数据消息实施交互式控制
● 可通过1PPS/Trigger、参考频率输入/输出和1PPS输出与外部系统实现同步

技术指标

输出频率
● GPS L1
● GLONASS L1 (Ch0)
● BeiDou-2 B1
● Galileo E1 		1575.42MHz
1602MHz
1561.098MHz
1575.42MHz

信号码型



● GPS L1 C/A
● SBAS L1 C/A
● GLONASS L1 C/A
● BeiDou BD2 B1
● Galileo E1 CBOC

 PRN 1 – 63
PRN 120 – 138
通道 -7 至 +6
PRN 1 - 37
PRN 1 - 50

信号动态范围


● 相对速度（最大）
● 速度分辨率		 ±15,000m/s
0.01m/s

信号电平


● GPS/SBAS L1 C/A
● GLONASS L1 C/A
● Galileo E1
● BeiDou B1		 -130dBm额定
-131dBm额定
-128.5dBm额定
-133dBm额定

信号电平控制
● 范围
● 分辨率
● 线性度
● 精度		 +20/-20dB
0.1dB
±0.5dB
±1.0dB RSS
信号质量
● 带内频谱纯度
● 谐波
● 相位噪声
● 主时钟稳定度
 < -30dBc
< -40dBc
< 0.1 Rad RMS
<±1×10-9/天

信号发生器主机


● 通道类型



● 尺寸 (宽 x 深 x 高)
● 重量
● 电源

 GPS L1 C/A or SBAS
和/或GLONASS L1 C/A
和/或BeiDou B1
和/或Galileo E1
449 x 386 x 89mm(17.75 x 15.25 x 3.5英寸）
7.0千克（15.5磅）
100 – 240 V AC
50 – 60 Hz

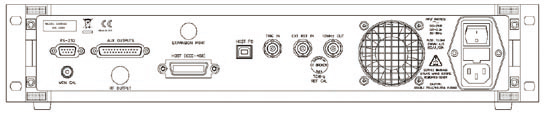

GSS6300后面板典型示意图
