GSS6300Mi是一款理想的入门级多通道GNSS卫星信号模拟器，适用于产品测试环境和接收机集成测试。配备24个通道，可模拟来自GPS/SBAS、BeiDou、GLONASS及Galileo的L1/E1信号，GSS6300Mi可用于测试所有GNSS设备的基本定位功能。
主要特性
● 多通道GPS/SBAS L1 C/A和/或GLONASS L1 C/A 和/或 BeiDou和/或Galileo E1
● 仿真GPS/SBAS、BeiDou、GLONASS、Galileo各星座卫星三维坐标
●
IEEE-488、USB或RS232控制接口
●
标配Spirent SimCHANTM 控制软件
● 业界领先的精度、保真度及可靠性
●
完善的远程控制命令集便于ATE集成
●
机架式2U机箱
●
支持在架年度检校
●
实时控制各项测试参数，包括功率电平、用户位置、日期、时间、大气条件、多普勒、PRN码及数据信息。
●
支持与外部设备同步，具备时钟输入/输出，1PPS输入/输出及触发信号输入接口
●
向下兼容GSS6300单通道工作模式
SimCHAN™ f o r W i n d o w s ® 用户界面
GSS6300Mi GNSS 信号发生器每个星座可配置8个通道。现有的GSS6300Mi增加GLONASS和/或Galileo测试性能可容易地实现现场升级。典型配置包括：
● 仅GPS，仅GLONASS，仅 BeiDou ，仅Galileo
● GPS + GLONASS
● GPS + BeiDou
● GPS + Galileo
● GPS + GLONASS + BeiDou
● GPS + GLONASS + Galileo
在自动运行时，GSS6300Mi可与相关设备进行同步并由运行有的SimCHANTM软件的计算机，通过Ethernet、 IEEE-488(GPIB)或RS232端口远程控制。SimCHAN™软件和GSS6300M一起实现实时控制，用户可创建场景，并且修改诸如用户位置、日期与时间等参数。
GSS6300Mi运行在GSS6300单通道模式时，与GSS6300形式相同，并使用相同的远程控制命令集。
技术指标
| 输出频率 |
|
● GPS L1
● GLONASS L1 (Ch0)
● BeiDou B1
● Galileo E1 |
1575.42MHz
1602MHz
1561.098MHz
1575.42MHz |
信号码型 |
|
● GPS L1 C/A
● SBAS L1 C/A
● GLONASS L1 C/A
● BeiDou-2 B1
● Galileo E1 CBOC |
PRN 1 – 63
PRN 120 – 138
通道 -7 至 +6
PRN 1 - 37
PRN 1 - 50 |
动态性能 |
|
● Relative Velocity (Max)
● Velocity Resolution |
±15,000m/s
0.01m/s |
功率电平 |
|
● GPS/SBAS L1 C/A
● GLONASS L1 C/A
● BeiDou-2 B1
● Galileo E1 |
-130dBm 标称值
-131dBm 标称值
-133dBm
-128.5dBm 标称值 |
功率电平控制 |
|
● 范围
● 分辨率
● 线性度
● 精度 |
+15/-20dB
0.1dB
±0.5dB
±1.0dB RSS |
| 信号质量 |
|
● 杂波
● 谐波
● 相位噪声
● 主时钟稳定度
|
< -30dBc
< -40dBc
< 0.1 Rad RMS
< ±1 x 10-9 over one day
|
信号发生器主机 |
|
● 通道
● 体积 (宽 x 深 x 高)
● 重量
● 电源 |
GPS L1 C/A or SBAS
GLONASS L1 C/A
BeiDou B1
Galileo E1
449 x 386 x 89mm
7.0kg (15.5 lbs)
100 – 240 V AC 50 – 60 Hz |

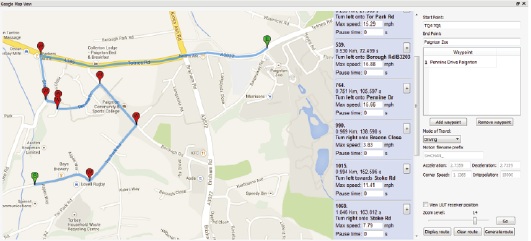

轨迹制作增强包-Google Map View
基于Google Map，直观地在地图上选择位置，方便地生成
步行、骑行、驾车等多种运动轨迹。
GSS6300M后面板典型示意图 |
