SPIRENT GSS6425多星座信号记录回放系统能简单高效地记录源于真实环境的GNSS信号，并在实验室环境回放，在提升测试效率，加速产品研发周期的同时，节约测试成本。
GSS6425 GNSS信号记录回放系统简单易用，配置完备，内置硬盘及电源，一键实现信号记录与回放。
主要特性
● 多支持星座与多频率
GPS, GLONASS, Galileo, BeiDou, QZSS
全频点信号记录
● 便携、完备，作业无需附加其它设备
● 控制灵活
● 内置恒温晶振(OCXO)保证信号记录回放频率的稳定
● 内置 1TB 硬盘+1TB移动硬盘
信号记录
● 同时记录任意3个GNSS信号频率
● 可同步记录外部环境视频/音频（外接USB摄像头）
● 可存储同步/非同步外部数据
信号回放
● 各通道独立控制衰减
● 可任意设置回放起点
● 脚本控制实现自动化测试流程
● 支持同步数据回放

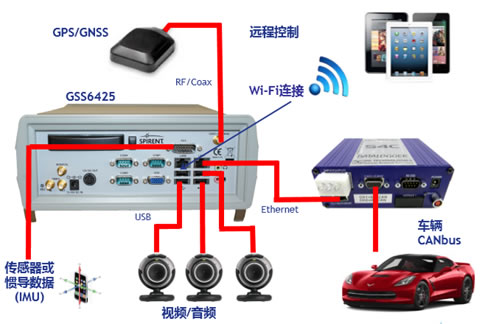

多信号/数据源同步记录
● GNSS卫星信号
● 传感器数据
● 环境视频/音频
信号回放
● 各通道独立控制衰减
● 可任意设置回放起点
● 脚本控制实现自动化测试流程
多种控制方式
● 面版按钮控制
● 网页控制
● 远程桌面
● 脚本控制
● 手机、IPAD等无线设备控制
测试GNSS设备的简单途径
在真实环境中测试定位导航系统复杂、耗时耗力、费用昂贵。Spirent GSS6425可以便捷地记录所需测试环境下的真实GNSS信号，在实验室里重复回放。节省开销的同时，提高了产品的性能与质量，缩短了产品研发周期。GSS6425的灵活性，使其适合测试车辆导航、海洋、航空、国防与测绘等多个领域的芯片与接收机。
技术指标
| ● 支持的星座与频点* |
GPS - L1,L2,L5
Galileo - E1, E5a\b
GLONASS - L1, L2, L3
BeiDou - B1, B2,B3
QZSS - L1, L2,L5
SBAS – L1,L5, 1542MHz
(eg. StarFire, OmniSTAR) |
● 量化
● 内置硬盘
● 移动硬盘
● 输出衰减
● 信号记录时间(每TB)
● 信号记录带宽
● 电源
● 外置电源
● 内置恒温晶振
● 天线
● 体积
● 重量 |
2 bit
1 TB
1 TB
40 dB
1 通道 10MHz– 50 小时
3 通道 30MHz– 5.6 小时
10 或 30或50 MHz
内置锂电池，续航达1小时
(直流供电)9~18V DC
90~260V AC 交流电适配器
配备可拆卸天线
265 x 250 x 88 毫米
2.5千克 |
全频点信号记录与回放 |
频率(MHz)
1176.45
1227.6
1246
1591.788
1233.738
1561.098
1575.42
1602
1207.4
1542
1567.236
1268.52 |
信号记录
GPS L5/Galileo E5a/QZSS L5/SBAS L5
GPS L2/QZSS L2
GLONASS L2
GPS L1/Galileo E1/QZSS L1/SBAS L1/GLONASS L1
GPS L2/QZSS L2/GLONASS L2
BeiDou B1
GPS L1 /Galileo E1/QZSS L1/SBAS L1
GLONASS L1
BeiDou B2/Galileo E5b/GLONASS L3
SBAS(StarFire, OmniSTAR)
GPS L1/BeiDou B1/Galileo E1/QZSS L1/SBAS L1
BeiDou B3
|
GSS6425最多可以同时记录任意三种频率的GNSS信号，设置相应
频率与记录带宽可记录GPS C/A、P、M、L1c、L2c码；GLONASS C/A、P码；BeiDou I、Q支路；Galileo E1A/B/C, E5ab等，详见技术指标文档MS3091。

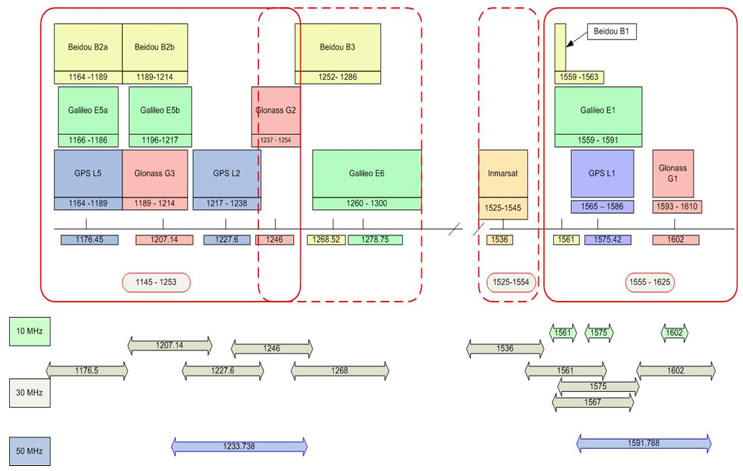

注：下图中虚线红框中内容对应GSS6425不同型号,可根据需求选择。
应用
● 软硬件测试
重复性测试
生产线测试
产品性能分析
● 系统实验
● 算法研究
定位
多路径
灵敏度
|
