GSS7765
干扰信号模拟系统
Datasheet(PDF)

GSS7765干扰信号模拟系统，与思博伦GNSS卫星信号模拟器一起，可为测试存在人为或非人为的RF干扰信号条件下的卫星定位导航设备提供全面的解决方案。

主要特性
● 完全适用于SimGEN™场景
● 完全控制干扰信号内容与动态
● 干扰信号类型丰富
● 功率与频率变化范围宽
● 建模或静态工作模式
● 交互模式下可实时控制功率与信号调制多种配置可选
● 兼容配套的卫星信号模拟器本身可实现的干扰信号
● 支持多达4个独立的信号干扰源

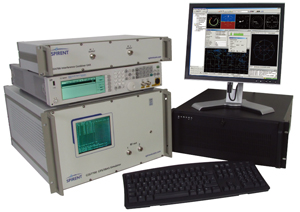

GSS7765系统包含1台或多台高质量的商业级信号发生器与1台干扰信号合路器（ICU）。整套系统由思博伦SimGEN™ 软件控制。
GSS7765提供丰富的干扰信号选项，用于模拟多种干扰源。干扰信号包括：连续波（CW）、AM、FM、脉冲。GSS7765还支持可变带宽的噪声。
在GSS7765单干扰源配置基础上，可增加干扰信号发生器，实现多达4台完全独立干扰源协作的配置。
SimGEN™控制软件支持3种工作模式：固定模式下用户可定义一系列的脚本化事件；建模模式下用户可在场景中定义干扰源的位置，软件模拟载体运动时对信号功率电平造成的影响；交互模式下用户可实时控制干扰信号功率电平和调制参数。

技术指标

连续波
输出频率
 ● 信号类型
● 分辨率
● 稳定度

500MHz ~ 2GHz
0.01Hz
< ± 1ppm /年
< ± 1ppm 0 ~ 55°C时典型值

信号质量
 ● 谐波
● 非谐波
● 次谐波
<-30 dBc
<-66 dBc
<-82 dBc

扫频连续波
 ● 频率范围


● 扫频类型


至20MHz（1.5-2GHz带宽）
至10MHz（0.75<1.5GHz带宽）
至5MHz（0.5<0.75GHz带宽）
正弦，扫频速率0.1Hz-2MHz
步进连续波
● 频率步数
● 驻留时间/步
2-65535
100us-100s
步进连续波
● 调幅范围
● 调制信号类型
0-90%，步长0.1%
正弦波，方波，斜波，三角波
速率：0.1Hz-10kHz
分辨率：0.1Hz
调频连续波
● 最大偏差


● 分辨率
● 调制信号类型
至20MHz（1.5-2GHz带宽）
至10MHz（0.75<1.5GHz带宽）
至5MHz（0.5<0.75GHz带宽）
0.1%偏差或者1Hz
正弦波，方波，斜波，三角波
速率：5Hz-2MHz（正弦）
0.1Hz-10kHz
（方波，斜波，三角波）
分辨率：0.1Hz
噪声连续波
● 带宽
● 带宽分辨率
2.01us-42s
0.1Hz

脉冲调制
● 周期
● 上升沿/下降沿
 <13.5 千克(28磅）
<10ns

合路器（ICU）输出功率电平
● GPS信号（L1 P）
● 功率电平调节范围
● GPS信号电平精确度
-163.0dBW
±20dB
±1.0dB RSS
体积(高x宽x深 近似值）
● 信号发生器

● 干扰信号合路单元ICU
88x 458 x 508 毫米
(3.46 x 18 x 20 英尺)
88x 458 x 508 毫米
(3.46 x 18 x 20 英尺)
重量
● 信号发生器 <15.9 千克 (35 磅)
● 干扰信号合路单元ICU <4kg(9磅)
重量
● 信号发生器：1 ~ 4台
● 干扰信号合路单元ICU：1台
